■电磁式直进振动机（弹簧片连接型）
CS-1，CS-2的弹簧片连接型是产机的独创，现被很多公司所采用，在这种构造中，振动机驱动部和架台固定部之间有弹簧片连接，这样就可以减轻对架台的反作用力，特别适用于薄的工件的搬送。

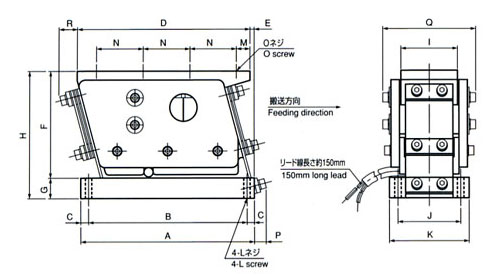

■振动机外形尺寸图
■尺寸表单位：mm
型号 | A | B | C | D | E | F | G | H | I | J | K | L | M | N | O | P | Q | R |
CS-1 | 140 | 128 | 6 | 140 | 3 | 86 | 16 | 102 | 45 | 52 | 64 | M6 | 10 | 40×3 | 4-M5 | 約12 | 約75 | 約18 |
CS-2 | 192 | 176 | 8 | 192 | 4 | 118 | 22 | 140 | 62 | 70 | 88 | M8 | 15 | 52×3 | 4-M6 | 約15 | 約102 | 約25 |
CS-0 | 100 | 90 | 5 | 100 | 2 | 60 | 12 | 72 | 32 | 36 | 45 | M5 | 10 | 40×2 | 3-M4 | 約10 | 約52 | 約13 |
■技术参数
CS-1 | CS-2 | CS-0 | ||||
弹片固定角度 | 15 | |||||
输入电压(V) | 100 | 200 | 100 | 200 | 100 | 200 |
额定电流(mA) | 160 | 90 | 600 | 280 | 100 | 80 |
振动机重量(KG) | 3.8 | 10 | 1.3 | |||
驱动波形 | 全波 | |||||

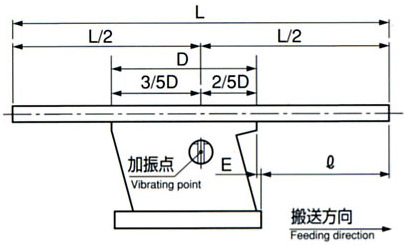

e | D | 2/5D | E | ||||||||||||||
150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 750 | 850 | 950 | ||||
CS-1 | - | - | 66 | 91 | - | - | - | - | - | - | - | - | - | - | 140 | 56 | 3 |
CS-2 | - | - | 44 | 69 | 94 | 119 | 144 | 169 | - | - | - | - | - | - | 192 | 77 | 4 |
CS-0 | 33 | 58 | 83 | - | - | - | - | - | - | - | - | - | - | - | 100 | 40 | 2 |
 |
|
|
 |
|
